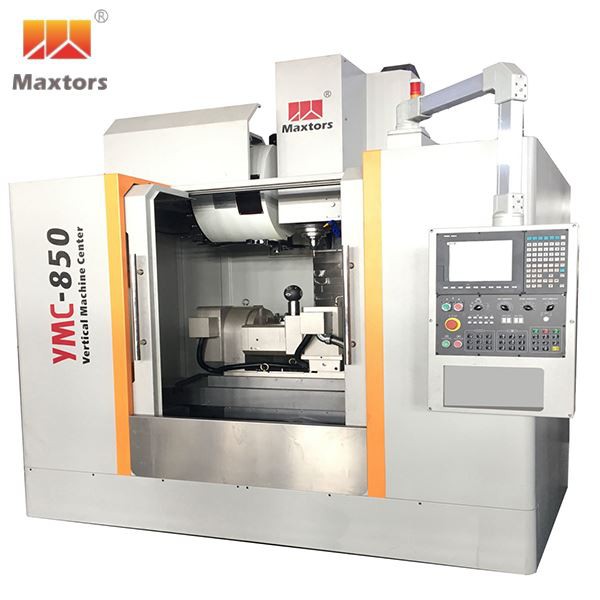

5-осевой обрабатывающий центр

5-осевой фрезерный обрабатывающий центр с ЧПУ вертикального типа

VMC 5-осевой обрабатывающий центр с наклонно-поворотным столом

5-осевой станок с ЧПУ Steel Sphere для инженерной стальной конструкции



Спецификации продукта

Предметы	Единица	YMC-850В
Стол
Диаметр стола	мм	Φ125/170/210/255/320
Макс.загрузка	КГ	30
Путешествовать
Путешествие по осям X/Y/Z	мм	800/500/500
Ось B	град	-30~ плюс 110
Ось С	град	360
Нос шпинделя к столу	мм	130~630
шпиндель
Конус шпинделя		Конус 7/24 №40
Скорость вращения шпинделя	об/мин	8000
Мощность двигателя шпинделя	кВт	11
Кормить
Быстрая скорость подачи (X/Y/Z)	м/мин	30/30/30
Скорость подачи при резке (X/Y/Z)	м/мин	10/10/10
УВД (опция)
Тип УВД		Безрукий/рука
Количество инструментов	шт	12/16/20/24
Размер инструментов (полные инструменты)	мм	Φ80/300
Макс. Вес инструмента	КГ	8
Точность
Точность позиционирования	мм	±0.008/300
Точность повторного позиционирования	мм	±0.005/300
Другие
След	мм	2700×2200
Высота машины	мм	2700
G.W.	КГ	5400



Основная конфигурация

● Вертикальный тип

● Наклонно-поворотный стол диаметром 125~320 мм.

● Шпиндель 11 кВт 40 8000об/мин

● Маслоохладитель шпинделя

● Ось XYZ HIWIN/PMI Линейные направляющие

● 3-осевые шарико-винтовые пары HIWIN/PMI

● Ось XYZ Серводвигатель YASKAWA

● маховик (MPG)

● Выравнивающие болты и блоки

● Автоматическое устройство смены инструмента на 12–24 станции (дополнительно)

● Maxtors или SYNTEC 5-осевой одновременный контроллер ЧПУ
